管道水泵的结构特点

来源:www.margenschweis.com      发布日期: 2025年04月21日
福州管道水泵作为一种广泛应用于各种给排水系统中的关键设备,其独特的结构特点决定了它在输送液体过程中的效率性、稳定性和可靠性。
  福州管道水泵作为一种广泛应用于各种给排水系统中的关键设备,其独特的结构特点决定了它在输送液体过程中的效率性、稳定性和可靠性。

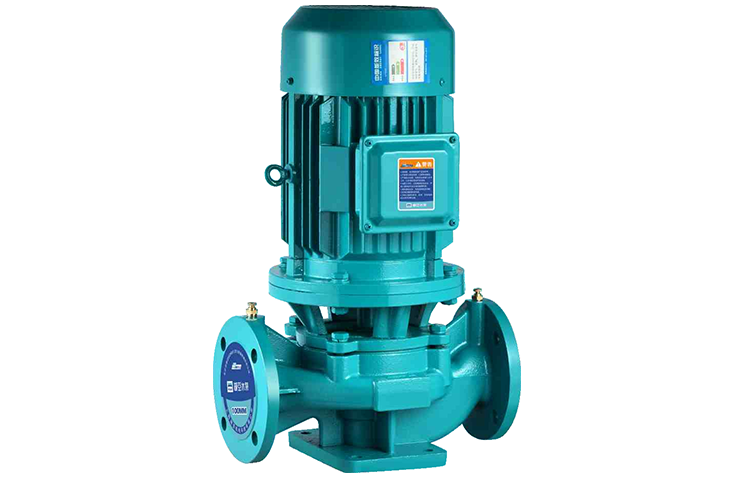

  福州管道水泵
  ## 紧凑设计,节省空间
  
  管道水泵通常采用紧凑的结构设计,整体体积较小,能够直接安装在管道系统中,无需额外预留大面积的安装空间。这种紧凑的设计使得它在有限的空间内也能发挥的工作性能,特别适用于空间较为狭窄的场所,如地下室、泵房夹层等。
  
  ## 独特的进出口结构
  
  1. **进口结构**
  
  管道水泵的进口通常设计为较大的口径,以确保液体能够顺畅地进入泵体。进口处一般配备有喇叭口或锥形进口,这种设计可以减少液体进入泵体时的阻力,提高泵的吸入性能,防止气蚀现象的发生。同时,进口处还可能设置有滤网,用于过滤液体中的杂质,保护泵的内部部件不受损坏。
  
  2. **出口结构**
  
  出口结构则根据不同的应用需求进行多样化设计。常见的出口为法兰连接或螺纹连接,方便与管道系统进行快速、牢固的连接。出口处可能还会设置有止回阀,防止液体倒流,保证系统的正常运行。有些管道水泵的出口还配备有调节阀,用于调节流量和压力,满足不同工况下的使用要求。
  
  ## 叶轮设计
  
  叶轮是管道水泵的核心部件之一,其设计直接影响着泵的性能。管道水泵的叶轮通常采用效率的水力模型设计,叶片形状经过精心优化,能够使液体在叶轮内获得良好的流动状态,减少能量损失,提高泵的效率。叶轮材质一般选用高强度、耐腐蚀的材料,如铸铁、不锈钢等,以确保其在长期运行过程中的可靠性和耐久性。
  
  ## 轴封装置
  
  轴封是防止液体泄漏和外界空气进入泵体的重要部件。管道水泵常用的轴封方式有机械密封和填料密封两种。
  
  1. **机械密封**
  
  机械密封具有密封性能好、泄漏量小、使用寿命长等优点。它由动环、静环、弹簧、密封圈等部件组成,通过动环和静环的紧密贴合,实现对泵轴的密封。机械密封在运行过程中,能够有效地减少液体泄漏,同时降低泵轴与密封件之间的摩擦,提高泵的运行效率。
  
  2. **填料密封**
  
  填料密封结构相对简单,成本较低。它是通过在泵轴与泵体之间填充填料,如石棉、石墨等,来实现密封。填料密封在使用过程中,需要定期对填料进行压紧或更换,以保证密封效果。虽然填料密封的密封性能不如机械密封,但在一些对密封要求不是特别高的场合仍有广泛应用。
  
  ## 坚固耐用的泵体材质
  
  泵体是管道水泵的外壳,承受着液体的压力和重量。为了保证泵的坚固耐用,泵体材质通常选用高强度、耐腐蚀的材料。常见的泵体材质有铸铁、铸钢、不锈钢等。铸铁泵体具有成本低、铸造性能好等优点,适用于一般的给排水系统;铸钢泵体强度更高,能够承受更大的压力,常用于一些对压力要求较高的场合;不锈钢泵体则具有良好的耐腐蚀性,适用于输送腐蚀性液体的场合。
  
  ## 便于维护和检修
  
  管道水泵的结构设计充分考虑了维护和检修的便利性。例如,泵体通常采用可拆卸的结构,便于打开泵体检查内部部件的磨损情况或进行维修更换。一些关键部件,如叶轮、轴封等,也易于拆卸和安装,减少了维修时间和成本。此外,泵体上还可能设置有观察孔、排水孔等,方便操作人员观察泵的运行状态和排放泵内的积水。
  
  综上所述,管道水泵的结构特点使其成为给排水系统中不可或缺的设备。其紧凑的设计、独特的进出口结构的叶轮、可靠的轴封装置、坚固耐用的泵体材质以及便于维护检修的特点,共同保证了它在各种工况下都能稳定、效率地运行,为液体的输送提供了可靠的保障。
